錘式破碎機內部結構詳解

錘式破碎機是直接將最大粒度為600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎機。該設備主要由箱體、轉子、錘頭、反擊襯板、篩板等部分組成。本文將對錘式破碎機的主要構造部分進行詳細的介紹。

錘式破碎機

錘式破碎機成品展示

1、錘式破碎機機架

錘式破碎機的機架機殼由下機體、后上蓋、左側壁和右側壁組成，通過螺栓將各部分連接為一體，用鋼板焊接而成，也可以做成箱型結構。沿轉子中心線可以把機架分為上、下機架兩部分，彼此用螺栓聯接。其中上機架的上部為進料口，機架內部和礦石接觸部分均裝有錳鋼襯板，方便磨損后進行更換。機架下部直接用地腳螺栓固定在混凝土上。為了防止漏灰，機殼的任意部位與軸接觸的地方全部設有軸封。另外，在側壁和下機體都設置了小門，供安裝和檢修使用。

2、錘式破碎機傳動裝置

錘式破碎機的工作原理是利用高速回轉的錘頭沖擊物料使之破碎，所以傳動裝置由電動機通過彈性聯軸節直接帶動主軸旋轉，主軸則通過球面調心滾珠軸承安裝在機架兩側的軸承座中。軸承用干油定期潤滑，保證設備在使用過程中正常運轉。

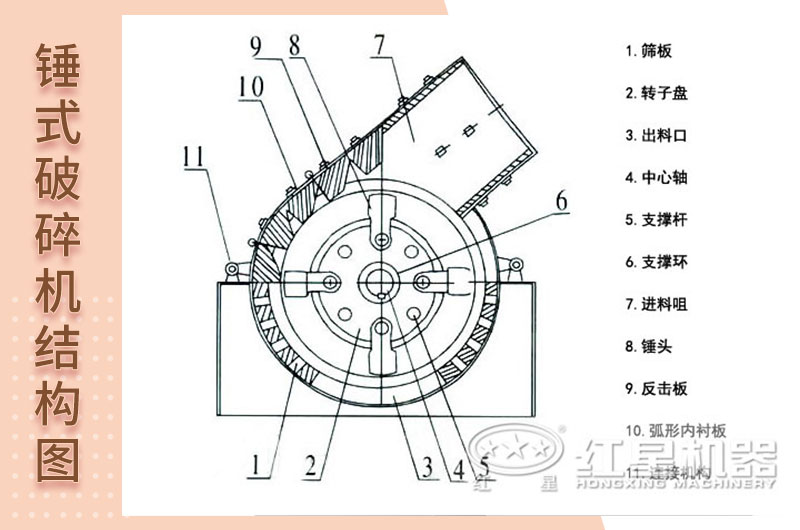

錘式破碎機內部結構詳解

3、錘式破碎機錘頭

錘式破碎機的錘頭與反擊式破碎機的板錘一樣都是主要的工作部件，在使用中比較容易磨損，所以錘頭采用高強耐磨材料制成，一般使用的是高錳鋼。錘頭的形狀主要有板狀和塊狀，塊狀錘頭比板狀錘頭重，主要用于塊度和硬度較大及長度較長的物料破碎。近幾年又研制出新的圓形錘頭，簡稱環錘。環錘懸掛在十字型轉盤上，不僅能隨轉子公轉而對物料進行沖擊破碎，而且能繞軸自轉，對物料進行碾壓破碎，因此功耗較低。裝有環錘的破碎機主要用于破碎煤炭等物料。

4、錘式破碎機轉子

錘式破碎機的轉子由主軸、錘盤、銷軸、錘頭等組成。主軸是錘式破碎機支撐轉子的最為主要的部件，轉子、錘頭的重量、沖擊力都由其承受，所以主軸的材質需要具有較高的韌性和強度，主軸的材質采用高質量合金鋼。錘頭懸掛在錘盤上的銷孔中，用鎖緊螺母在銷軸兩端固定，以防錘盤和錘頭的軸向竄動，錘盤在設備運轉中無法避免會受到物料的沖擊與磨損，錘頭更是主要的易磨損部件，所以兩者都需要采用高強耐磨的材質制成。

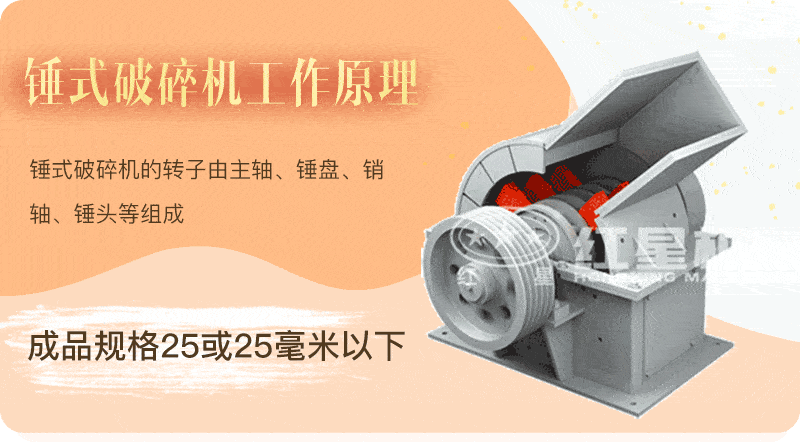

錘式破碎機作業原理動圖展示

5、錘式破碎機反擊襯板

反擊襯板在錘式破碎機運轉時會受到物料的沖擊與研磨，它采用高錳鋼鑄造淬火經過強化處理，保證了反擊襯板優越的耐磨性和耐沖擊性。反擊襯板與錘頭一樣是易于磨損的部件，所以要注意對其進行良好的日常維護與保養。

6、錘式破碎機篩板

錘式破碎機的篩板由弧形篩架和篩板組成，設置在轉子的下方。篩板由許多塊拼成，利用自重以及相互擠壓的方式固定在篩架上，篩板上有內小、外大的錐形篩孔。當錘頭磨損后，調節螺栓的上下位置即可改變錘頭端部和篩板表面的間隙大小，以保證該間隙在一定的范圍內，從而保證一定的產品粒度范圍。

多種規格錘式破碎機可選 提供完善服務

只有詳細了解了錘式破碎機的內部結構，才能更好的操作該破碎機設備，使其發揮更好的性能。更多錘式破碎機的相關知識，可以咨詢0371-67772626，或者直接到廠考察！總部地址：中國鄭州高新技術產業開發區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區。
